نصب کفشک آسانسور [آموزش گام‌به‌گام و نکات طلایی]

نصب کفشک آسانسور فرآیندی تخصصی و حیاتی است که پایداری، ایمنی و حرکت روان کابین و وزنه تعادل آسانسور را در طول مسیر ریل‌ها تضمین می‌کند. این عملیات شامل انتخاب کفشک مناسب، آماده‌سازی محل نصب، قرار دادن صحیح کفشک‌ها، تراز و سفت کردن دقیق آن‌ها، و تنظیم اولیه برای حذف لرزش و اصطکاک اضافی است. انجام صحیح این مراحل توسط افراد متخصص، طول عمر سیستم آسانسور را افزایش داده و از بروز حوادث و خرابی‌های پرهزینه جلوگیری می‌کند.

1. کفشک آسانسور چیست – انواع و اجزای تشکیل دهنده

در دنیای آسانسورها، کفشک‌ها دقیقاً نقش همین چرخ‌های راهنما را ایفا می‌کنند. آن‌ها رابط میان کابین و وزنه تعادل با ریل‌های راهنما هستند و مسئولیت هدایت دقیق و بدون لرزش این اجزا را بر عهده دارند. اهمیت نصب کفشک آسانسور تنها به حرکت روان محدود نمی‌شود، بلکه پایداری و ایمنی کل سیستم آسانسور به شدت به نصب صحیح و عملکرد بی‌نقص آن‌ها وابسته است.

سهل‌انگاری در نصب یا استفاده از کفشک‌های نامناسب می‌تواند پیامدهای جبران‌ناپذیری داشته باشد؛ از لرزش‌های آزاردهنده و صدای ناهنجار حین حرکت گرفته تا فرسایش زودهنگام ریل‌ها، افزایش مصرف انرژی و حتی در موارد حاد، خروج کابین از مسیر و حوادث دلخراش. به همین دلیل، هر گام در فرآیند نصب، از انتخاب نوع کفشک تا آخرین پیچ و تنظیم، باید با دقت و وسواس یک مهندس کارآزموده انجام شود. این عملیات، بیش از آنکه یک کار فنی ساده باشد، یک سرمایه‌گذاری برای امنیت جانی و آسایش خاطر ساکنان یک ساختمان است.

برای درک عمیق‌تر اهمیت نصب، ابتدا باید بدانیم کفشک آسانسور دقیقاً چیست و چه وظیفه‌ای بر عهده دارد. کفشک‌ها قطعاتی هستند که در قسمت بالا و پایین کابین آسانسور و همچنین وزنه تعادل نصب می‌شوند. وظیفه اصلی آن‌ها هدایت این اجزا در طول ریل‌های راهنما است تا حرکت آسانسور همواره در یک مسیر مستقیم و بدون انحراف صورت گیرد. به بیان ساده، کفشک در آسانسور مانند راهنمای نوری است که مسیر حرکت را روشن می‌کند و اجازه نمی‌دهد کابین یا وزنه از خط خارج شوند.

الف: عملکرد کفشک آسانسور

اگر بخواهیم بدانیم کفشک آسانسور کجاست، باید به بالا و پایین کابین و وزنه تعادل نگاه کنیم. معمولاً چهار عدد کفشک برای کابین (دو عدد در بالا و دو عدد در پایین) و چهار عدد برای وزنه تعادل نصب می‌شود. این کفشک‌ها با در بر گرفتن ریل‌های آسانسور، حرکت عمودی را تسهیل کرده و از حرکت جانبی یا پیچش کابین و وزنه جلوگیری می‌کنند. عملکرد دقیق کفشک‌ها باعث می‌شود تا فشار وارده به ریل‌ها به طور یکنواخت توزیع شده و سایش به حداقل برسد، که این امر مستقیماً بر طول عمر مفید ریل‌ها و کیفیت سواری آسانسور تأثیرگذار است.

ب: انواع کفشک آسانسور

کفشک‌ها در دو نوع اصلی ثابت (کشویی) و غلطکی (رولری) تولید می‌شوند که هر کدام ویژگی‌ها و کاربردهای خاص خود را دارند:

• کفشک ثابت (Sliding Guide Shoe): کفشک ثابت آسانسور که به کفشک کشویی نیز معروف است، از یک بدنه فلزی و لنت‌هایی از جنس پلی‌اورتان، تفلون یا مواد مشابه ساخته شده است. این لنت‌ها مستقیماً با سطح ریل در تماس هستند و با لغزش روی ریل، کابین را هدایت می‌کنند. مزیت اصلی کفشک‌های ثابت، سادگی طراحی، قیمت مناسب و نگهداری آسان‌تر است. با این حال، اصطکاک بیشتر در این نوع کفشک‌ها می‌تواند منجر به سایش سریع‌تر لنت‌ها و تولید صدای بیشتر (به خصوص در سرعت‌های بالا) شود. این نوع کفشک بیشتر در آسانسورهای با سرعت پایین تا متوسط (حدود 1 متر بر ثانیه) کاربرد دارد.
• کفشک غلطکی (Roller Guide Shoe): کفشک‌های غلطکی، همانطور که از نامشان پیداست، به جای لنت‌های ثابت، از سه غلطک (چرخ) با روکش لاستیکی یا پلی‌اورتان استفاده می‌کنند که در سه جهت (بالا، کنار و پایین) با ریل در تماس هستند. این غلطک‌ها به صورت فنری طراحی شده‌اند تا همواره با فشار مناسبی با ریل در تماس باشند. مزیت بزرگ کفشک‌های غلطکی، کاهش چشمگیر اصطکاک و در نتیجه حرکت بسیار نرم‌تر، بی‌صداتر و با لرزش کمتر است. این کفشک‌ها برای آسانسورهای با سرعت بالا (بیش از 1 متر بر ثانیه) و همچنین برای افزایش راحتی مسافران در آسانسورهای با سرعت متوسط، انتخابی ایده‌آل محسوب می‌شوند. اگرچه هزینه اولیه آن‌ها بیشتر است، اما کاهش سایش ریل و لنت‌ها و ارتقاء تجربه کاربری، این هزینه را توجیه می‌کند.

ج: اجزای تشکیل‌دهنده کفشک

صرف‌نظر از نوع کفشک، اجزای اصلی آن شامل موارد زیر است:

• بدنه کفشک: معمولاً از چدن یا فولاد ساخته شده و محل اتصال کفشک به کابین یا وزنه تعادل است.
• لنت‌ها (در کفشک ثابت): قطعاتی از جنس پلی‌اورتان، تفلون یا مواد پلیمری دیگر که با ریل تماس مستقیم دارند و وظیفه کاهش اصطکاک و سایش را بر عهده دارند.
• غلطک‌ها (در کفشک غلطکی): چرخ‌های کوچک با روکش لاستیکی یا پلی‌اورتان که با چرخش روی ریل، حرکت روان را فراهم می‌کنند.
• فنرها: در هر دو نوع کفشک (به ویژه غلطکی)، فنرها وظیفه ایجاد فشار مناسب بین کفشک و ریل را دارند تا همواره تماس برقرار باشد و لرزش‌ها جذب شوند.
• پیچ‌ها و مهره‌ها: برای اتصال کفشک به یوک (Yoke) کابین یا وزنه تعادل و همچنین برای تنظیم فاصله کفشک از ریل.

2. نصب کفشک آسانسور – آموزش گام‌به‌گام

نصب کفشک آسانسور یکی از مراحل کلیدی در راه‌اندازی و نگهداری آسانسور است که اگر به درستی انجام نشود، می‌تواند منشأ بسیاری از مشکلات آتی باشد. این فرآیند نه تنها نیازمند دانش فنی، بلکه به دقت و رعایت کامل پروتکل‌های ایمنی نیز احتیاج دارد. در ادامه، یک راهنمای گام‌به‌گام برای نحوه نصب کفشک آسانسور و طریقه نصب کفشک آسانسور ارائه می‌شود.

الف: تجهیزات و نکات ایمنی قبل از شروع نصب کفشک آسانسور

پیش از هر اقدامی، آماده‌سازی محیط کار و اطمینان از ایمنی پرسنل از اهمیت بالایی برخوردار است.

لیست تجهیزات مورد نیاز برای نصب

• آچار بکس و آچار فرانسه در سایزهای مختلف
• پیچ‌گوشتی (دو سو و چهار سو)
• تراز لیزری یا تراز بنایی دقیق
• کولیس یا فیلر گیج برای اندازه‌گیری دقیق گپ
• دستگاه اندازه‌گیری گشتاور (ترک‌متر)
• سیم‌چین و انبر دست
• چراغ قوه یا هدلایت
• دستکش ایمنی، عینک محافظ و کلاه ایمنی
• کمربند ایمنی و تجهیزات سقوط‌گیر (در صورت نیاز به کار در ارتفاع)

نکات ایمنی کار برای نصب

• اطمینان از قطع کامل برق آسانسور و قفل کردن تابلو برق.
• نصب علائم هشدار دهنده “در حال تعمیر” در طبقات.
• استفاده از تجهیزات حفاظت فردی (PPE) شامل کلاه، دستکش، عینک و کفش ایمنی.
• اطمینان از وجود روشنایی کافی در چاه آسانسور.
• عدم کار انفرادی و حضور حداقل دو نفر متخصص.
• استفاده از سکوهای کار ایمن و ثابت در صورت نیاز به کار در ارتفاع.

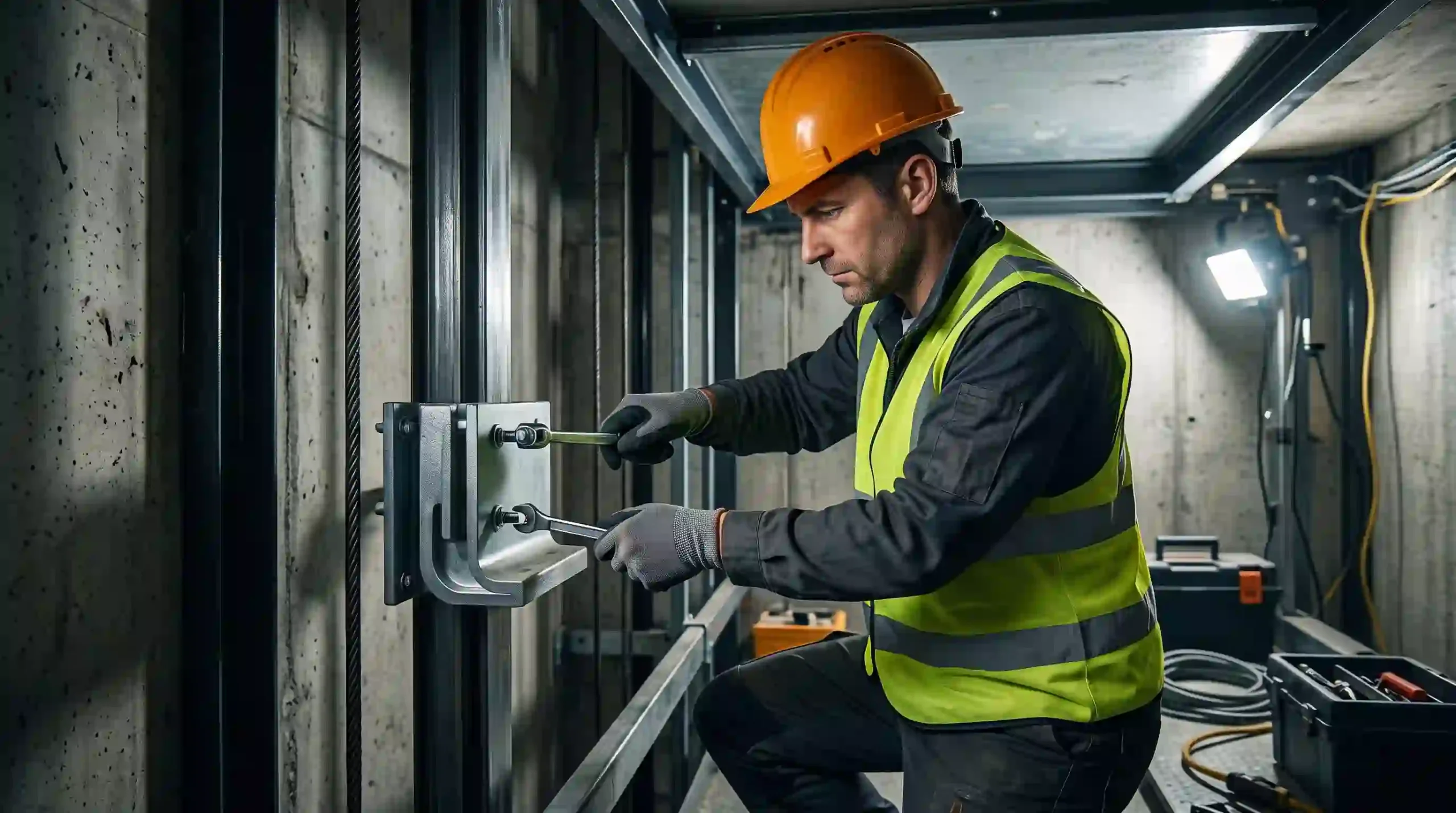

ب: مراحل عملیاتی نصب کفشک

• بررسی وضعیت ریل‌ها و آماده‌سازی محل نصب: قبل از نصب کفشک جدید، ریل‌های آسانسور باید به دقت بررسی شوند. هرگونه آلودگی، روغن، گرد و غبار یا زنگ‌زدگی باید کاملاً تمیز شود. سطح ریل باید صاف و بدون هرگونه ناهمواری یا آسیب باشد. در صورت وجود آسیب‌های جزئی، ممکن است نیاز به ساب زدن یا تعویض بخش‌هایی از ریل باشد. همچنین، پیچ‌های اتصال ریل‌ها به براکت‌ها باید محکم و بدون لقی باشند.
• نحوه قرارگیری کفشک جدید و اتصال اولیه: کفشک‌ها باید در محل‌های مشخص شده روی یوک کابین و وزنه تعادل نصب شوند. ابتدا کفشک را در جای خود قرار داده و پیچ‌های اتصال را به صورت دستی ببندید تا کفشک به طور موقت در جای خود فیکس شود. در این مرحله، پیچ‌ها را کاملاً سفت نکنید تا امکان تنظیمات بعدی وجود داشته باشد.
• تراز کردن و سفت کردن نهایی پیچ‌ها: این مرحله حساس‌ترین بخش طریقه نصب کفشک آسانسور است. با استفاده از تراز لیزری یا بنایی، اطمینان حاصل کنید که کفشک‌ها به صورت کاملاً عمودی و موازی با ریل قرار گرفته‌اند. سپس با استفاده از فیلر گیج، فاصله (گپ) بین لنت‌های کفشک (یا غلطک‌ها) و سطح ریل را اندازه بگیرید. این فاصله باید طبق استانداردها و توصیه سازنده آسانسور باشد. معمولاً برای کفشک‌های ثابت، گپ حدود 1 تا 2 میلی‌متر و برای کفشک‌های غلطکی، فشار فنرها به گونه‌ای تنظیم می‌شود که غلطک‌ها با حداقل فشار با ریل در تماس باشند. پس از تنظیم دقیق، پیچ‌های اتصال کفشک را با استفاده از ترک‌متر و با گشتاور توصیه شده سفت کنید تا از لقی و تغییر موقعیت کفشک جلوگیری شود.

ج: تنظیم اولیه کفشک آسانسور

پس از نصب فیزیکی، مرحله تنظیم کفشک آسانسور برای بهینه‌سازی عملکرد آسانسور ضروری است.

• اهمیت تنظیم صحیح و روش‌های آن: تنظیم صحیح کفشک‌ها، لرزش‌های کابین را به حداقل رسانده، صدای حرکت را کاهش داده و عمر مفید ریل‌ها و خود کفشک‌ها را افزایش می‌دهد. تنظیمات نادرست می‌تواند منجر به سایش نامتقارن، افزایش اصطکاک و حتی آسیب به موتور آسانسور شود.

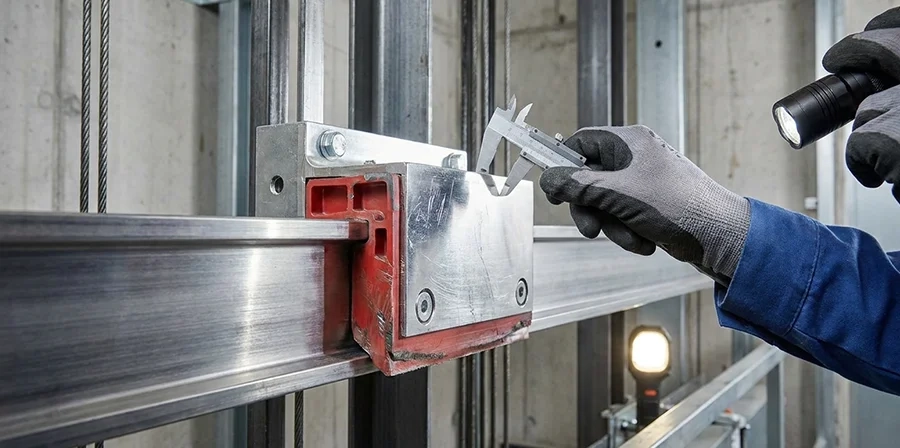

• تکنیک‌های تنظیم گپ (Gap) و فشار لنت‌ها: برای کفشک‌های ثابت، تنظیم گپ به معنای تنظیم فاصله بین لنت‌ها و ریل است. این کار معمولاً با شیم‌گذاری (قرار دادن ورقه‌های نازک فلزی) یا تنظیم پیچ‌های مخصوص انجام می‌شود. هدف این است که کفشک به ریل چسبیده نباشد تا اصطکاک بیش از حد ایجاد نشود، اما آنقدر هم گشاد نباشد که لقی و لرزش ایجاد کند. برای کفشک‌های غلطکی، تنظیم فشار فنرها اهمیت دارد. فنرها باید به گونه‌ای تنظیم شوند که غلطک‌ها با فشار یکنواخت و ملایمی با ریل در تماس باشند. این تنظیمات معمولاً با پیچ‌های تنظیم روی بدنه کفشک انجام می‌شود.

د: بازرسی نهایی و تست عملکرد پس از نصب کفشک آسانسور

پس از اتمام مراحل نصب و تنظیم، یک بازرسی جامع و تست عملکرد ضروری است.

چک‌لیست بازرسی نهایی کفشک‌ها

• آیا تمام پیچ‌های اتصال کفشک‌ها محکم شده‌اند؟ (با ترک‌متر مجدداً بررسی شود)
• آیا گپ (فاصله) بین کفشک و ریل در محدوده استاندارد است؟
• آیا لنت‌ها یا غلطک‌ها به درستی با ریل در تماس هستند؟
• آیا هیچگونه لقی یا حرکت اضافی در کفشک‌ها وجود ندارد؟
• آیا ریل‌ها از هرگونه آلودگی پاک هستند؟

تست حرکت آسانسور و شناسایی مشکلات احتمالی: پس از بازرسی، برق آسانسور را وصل کرده و چندین بار آن را در تمام مسیر چاه حرکت دهید. به هرگونه صدای غیرعادی، لرزش یا حرکت ناهموار کابین یا وزنه تعادل توجه کنید. در صورت مشاهده هرگونه مشکل، آسانسور را متوقف کرده و مجدداً تنظیمات کفشک‌ها را بررسی و اصلاح کنید. گاهی اوقات، یک لرزش جزئی می‌تواند نشانه یک مشکل بزرگ‌تر باشد که با تنظیم دقیق کفشک‌ها قابل حل است. این مرحله تضمین می‌کند که نصب کفشک آسانسور به طور کامل و بدون نقص انجام شده است.

3. نکات طلایی نصب کفشک آسانسور

رعایت اصول اولیه نصب شاید آسانسور را به حرکت درآورد، اما تفاوت یک نصاب حرفه‌ای با فرد مبتدی در رعایت ظرافت‌های اجرایی است. برای جلوگیری از لرزش کابین، ساییدگی زودرس لنت‌ها و ایجاد صدای ناهنجار در طول مسیر، رعایت نکات طلایی زیر هنگام نصب و رگلاژ کفشک الزامی است.

الف: نکات طلایی نصب و رگلاژ کفشک آسانسور

• هم‌راستایی و تراز دقیق با ریل (شاغول‌کاری): مهم‌ترین عامل در طول عمر کفشک، اطمینان از هم‌‌راستایی کامل شیار کفشک با تیغه ریل راهنماست. کوچک‌ترین انحراف، کجی یا ناشاقول بودن پایه کفشک باعث می‌شود فشار کابین فقط به یک سمت لنت وارد شود. این موضوع در کمتر از چند ماه لنت را می‌تراشد و کابین به اصطلاح «به ریل می‌کشد».
• تنظیم استاندارد فاصله لقی (بادخور): کفشک نباید مانند گیره به ریل چسبیده باشد. در کفشک‌های لغزشی (ثابت)، باید بین لنت و تیغه ریل حدود ۱ تا ۲ میلی‌‌متر فاصله (لقی مجاز) وجود داشته باشد. این بادخور اجازه می‌دهد کابین بدون گیرپاژ کردن در طول مسیر حرکت کند و فشار مضاعفی به موتور و سیستم تعلیق وارد نشود.
• رگلاژ متقارن فشار فنرها (در کفشک‌های متحرک): در کفشک‌های فنردار، میزان فشردگی فنر باید در هر دو سمت کابین (چپ و راست) دقیقاً برابر باشد. سفت کردن بیش از حد فنر باعث اصطکاک بالا، داغ شدن لنت و لرزش شدید کابین می‌شود؛ از سوی دیگر، شل بودن فنر باعث می‌شود کابین هنگام سوار و پیاده شدن مسافران لق بزند و حس ناامنی ایجاد کند.
• آچارکشی ضربدری پیچ‌ها: هنگام بستن پیچ‌های پایه کفشک به یوک (اسکلت) کابین یا کادر وزنه تعادل، هرگز یک پیچ را تا انتها سفت نکنید و سپس سراغ پیچ بعدی بروید. پیچ‌ها را به صورت ضربدری و با فشار کاملاً یکسان (ترجیحاً با آچار ترکمتر) محکم کنید تا از تاب برداشتن پایه و خارج شدن کفشک از زاویه استاندارد جلوگیری شود.
• تمیزکاری ریل قبل از تست حرکت: نصب گران‌ترین و باکیفیت‌ترین کفشک روی ریلِ کثیف بی‌فایده است. قبل از اولین حرکت کابین (حتی در حالت رویزیون)، سطح ریل‌ها را از هرگونه براده آهن، گرد و غبار، گچ یا سیمان کاملاً پاک کنید. وجود یک سنگ‌ریزه کوچک می‌تواند لنت تفلونی کفشک را پاره کند یا روی ریل خط بیندازد.
• توجه به نوع روغن‌کاری بر اساس نوع کفشک: اگر از کفشک‌های لغزشی استفاده می‌کنید، نصب روغندان اتوماتیک روی کابین با روغن نمره ۱۰ (یا روغن مخصوص آسانسور) الزامی است تا اصطکاک به حداقل برسد. اما نکته بسیار مهم این است که اگر از کفشک‌های غلتکی (رولری) استفاده می‌کنید، ریل‌ها باید کاملاً خشک و بدون روغن باشند؛ روغن‌کاری ریل در کفشک‌های غلتکی باعث سر خوردن رولرها و عدم عملکرد صحیح آن‌ها می‌شود.

ب: نکات طلایی نصب و نگهداری کفشک آسانسور

تجربه ده ساله ما در صنعت آسانسور نشان داده است که رعایت چند نکته کلیدی می‌تواند تفاوت بین یک آسانسور پردردسر و یک سیستم روان و ایمن را رقم بزند.

• انتخاب کفشک مناسب: اولین و مهم‌ترین گام، انتخاب کفشکی است که کاملاً با سرعت، ظرفیت و نوع ریل آسانسور شما مطابقت داشته باشد. برای آسانسورهای پرسرعت، کفشک‌های غلطکی ضروری هستند، در حالی که برای آسانسورهای کم‌سرعت، کفشک‌های ثابت با کیفیت مناسب نیز می‌توانند عملکرد خوبی داشته باشند. ابعاد ریل (T5, T9, T16) نیز در انتخاب کفشک بسیار مهم است. هر کفشک برای یک سایز ریل خاص طراحی شده است. استفاده از کفشک نامتناسب، حتی با بهترین نصب، نتیجه مطلوب را نخواهد داشت.
• اهمیت بازرسی‌های دوره‌ای توسط متخصص: حتی بهترین نصب نیز بدون نگهداری منظم کارایی خود را از دست می‌دهد. بازرسی‌های دوره‌ای توسط تکنسین‌های متخصص، امکان شناسایی زودهنگام مشکلات و انجام تنظیمات لازم را فراهم می‌کند. این بازرسی‌ها شامل بررسی وضعیت لنت‌ها/غلطک‌ها، سفت بودن پیچ‌ها، وضعیت روغن‌کاری ریل‌ها و تست حرکت آسانسور است. این کار از تبدیل شدن مشکلات کوچک به خرابی‌های بزرگ و پرهزینه جلوگیری می‌کند.
• استانداردهای ملی و بین‌المللی مرتبط با نصب کفشک: در ایران، استاندارد ملی 1-6303 (استاندارد آسانسور) و استانداردهای EN 81 اروپا، دستورالعمل‌های دقیقی برای نصب، تنظیم و نگهداری کفشک‌ها ارائه می‌دهند. رعایت این استانداردها نه تنها از نظر قانونی الزامی است، بلکه تضمین‌کننده بالاترین سطح ایمنی و عملکرد آسانسور است. به عنوان مثال، در این استانداردها به حداقل ضخامت لنت‌ها، نوع مواد مصرفی و نحوه تست‌های عملکردی اشاره شده است. آشنایی با انواع ریل آسانسور و نصب آن نیز در این زمینه کمک‌کننده است.

اشتباهات رایج در نصب و تنظیم کفشک و چگونگی اجتناب از آن‌ها

• سفت نکردن کافی پیچ‌ها: منجر به لقی و جابجایی کفشک می‌شود. همیشه از ترک‌متر استفاده کنید.
• سفت کردن بیش از حد: می‌تواند به بدنه کفشک یا ریل آسیب برساند.
• عدم تراز دقیق: باعث سایش نامتقارن لنت‌ها و لرزش کابین می‌شود.
• نادیده گرفتن گپ استاندارد: گپ کم باعث اصطکاک زیاد و گپ زیاد باعث لقی می‌شود.
• عدم روغن‌کاری مناسب ریل‌ها: ریل‌های خشک، اصطکاک و سایش لنت‌ها را به شدت افزایش می‌دهند.
• استفاده از لنت‌های بی‌کیفیت: سریع فرسوده می‌شوند و نیاز به تعویض مکرر دارند.

4. نگهداری و تعمیر کفشک آسانسور

پس از نصب اولیه، نگهداری و بازرسی‌های دوره‌ای اهمیت بسزایی در حفظ عملکرد صحیح و افزایش طول عمر کفشک‌ها و در نهایت ایمنی آسانسور دارد. همانطور که یک خودرو برای کارکرد بهینه نیاز به سرویس منظم دارد، آسانسور نیز از این قاعده مستثنی نیست. راهنمای جامع نگهداری و سرویس آسانسور ما می‌تواند اطلاعات بیشتری در این زمینه به شما بدهد.

الف: تنظیم دوره‌ای کفشک آسانسور

با گذشت زمان و در اثر کارکرد مداوم آسانسور، لنت‌ها ساییده شده و ممکن است تنظیمات اولیه کفشک‌ها تغییر کند. به همین دلیل، تنظیم کفشک آسانسور به صورت دوره‌ای (معمولاً در هر سرویس و نگهداری ماهانه) حیاتی است.

علائم نیاز به تنظیم مجدد

• لرزش‌های غیرعادی کابین در حین حرکت.
• صداهای سایش یا کوبش از سمت ریل‌ها.
• حرکت ناهموار و عدم راحتی مسافران.
• افزایش مصرف انرژی (به دلیل اصطکاک بیشتر).

روش‌های تنظیم دافزونه‌های نصب‌شده برای انواع کفشک

روش‌های تنظیم همانند تنظیم اولیه هستند، با این تفاوت که در این مرحله، تمرکز بر جبران سایش و بازگرداندن کفشک به حالت بهینه است.

• کفشک‌های ثابت: با شیم‌گذاری یا تنظیم پیچ‌ها، گپ بین لنت و ریل به مقدار استاندارد بازگردانده می‌شود.
• کفشک‌های غلطکی: فشار فنرها مجدداً تنظیم می‌شود تا غلطک‌ها با فشار صحیح با ریل در تماس باشند.

ب: نحوه تعویض لنت کفشک آسانسور

لنت‌های کفشک‌های ثابت، قطعات مصرفی هستند و با گذشت زمان ساییده می‌شوند. نحوه تعویض لنت کفشک آسانسور یک فرآیند نسبتاً ساده اما مهم است که می‌تواند عمر مفید کفشک را به طور قابل توجهی افزایش دهد. زمان تعویض کفشک آسانسور (منظور لنت‌ها) زمانی است که ضخامت لنت‌ها به حداقل مجاز (که توسط سازنده مشخص می‌شود) رسیده باشد. این زمان معمولاً با بازرسی‌های دوره‌ای مشخص می‌شود. علائم دیگری مانند افزایش صدای سایش، لرزش بیشتر و حتی مشاهده ترک یا شکستگی در لنت‌ها نیز نشان‌دهنده نیاز به تعویض هستند. به طور کلی، لنت‌ها بسته به ترافیک آسانسور و کیفیت لنت، هر 1 تا 3 سال یک بار نیاز به بررسی و احتمالا تعویض دارند.

مراحل گام‌به‌گام تعویض لنت کفشک

• قطع برق و ایمن‌سازی: ابتدا برق آسانسور را قطع کرده و کابین را در وضعیت ایمن قرار دهید.
• باز کردن کفشک: پیچ‌های نگهدارنده لنت‌ها یا پیچ‌های اتصال کفشک به یوک را (بسته به طراحی کفشک) باز کنید.
• خارج کردن لنت‌های قدیمی: لنت‌های فرسوده را با دقت خارج کنید.
• تمیز کردن: محل قرارگیری لنت‌ها و اطراف کفشک را از هرگونه آلودگی و براده تمیز کنید.
• نصب لنت‌های جدید: لنت‌های جدید را در جای خود قرار دهید. اطمینان حاصل کنید که جهت قرارگیری آن‌ها صحیح است.
• بستن و تنظیم: پیچ‌ها را محکم کرده و سپس طبق مراحل تنظیم کفشک آسانسور، گپ یا فشار لنت‌ها را تنظیم کنید.
• تست: پس از اتمام کار، آسانسور را چندین بار به بالا و پایین حرکت دهید و عملکرد آن را بررسی کنید.

نکته: انتخاب لنت با کیفیت و جنس مناسب (پلی‌اورتان یا تفلون) که با نوع ریل و سرعت آسانسور شما سازگار باشد، اهمیت زیادی دارد. لنت‌های بی‌کیفیت سریع‌تر فرسوده شده و می‌توانند به ریل‌ها آسیب برسانند.

ج: تعویض کامل کفشک آسانسور

گاهی اوقات، تنها تعویض لنت‌ها کافی نیست و کل کفشک باید تعویض شود. این فرآیند که به آن تعویض کفشک آسانسور می‌گویند، پیچیده‌تر از تعویض لنت است.

• فرآیند تعویض کامل کفشک: فرآیند تعویض کامل مشابه نصب اولیه است. پس از قطع برق و ایمن‌سازی، کفشک قدیمی از یوک کابین یا وزنه تعادل جدا شده و کفشک جدید در جای خود نصب و تنظیم می‌شود.
• دلایل اصلی نیاز به تعویض کامل (مثال واقعی): دلایل متعددی می‌تواند به تعویض کفشک آسانسور منجر شود. به عنوان مثال، در یک ساختمان اداری پرتردد در تهران، پس از 15 سال کارکرد مداوم و بدون سرویس‌های منظم، بدنه کفشک‌های غلطکی کابین دچار ترک‌های ریز و خوردگی شده بود. حتی پس از تعویض غلطک‌ها، لرزش کابین همچنان ادامه داشت زیرا بدنه اصلی کفشک دیگر قادر به نگهداری صحیح غلطک‌ها و فنرها نبود. در این مورد، تنها راه حل، تعویض کامل هر چهار کفشک کابین بود. سایر دلایل عبارتند از: تغییر شکل بدنه کفشک بر اثر ضربه، شکستگی دائمی اجزای داخلی (مانند فنرها)، یا عدم تطابق کفشک موجود با ریل‌های جدید (در صورت نوسازی). همچنین، اگر کفشک‌های ثابت قدیمی با کفشک‌های غلطکی مدرن‌تر جایگزین شوند تا کیفیت سواری بهبود یابد، تعویض کامل صورت می‌گیرد.

د: تفاوت‌های تعویض کامل با تعویض لنت

تفاوت اصلی در این است که در تعویض لنت، تنها قطعه مصرفی جایگزین می‌شود، در حالی که در تعویض کامل، کل مجموعه کفشک (بدنه، لنت‌ها/غلطک‌ها و فنرها) با یک واحد جدید جایگزین می‌گردد. فرآیند تعویض کامل زمان‌برتر و پرهزینه‌تر است.

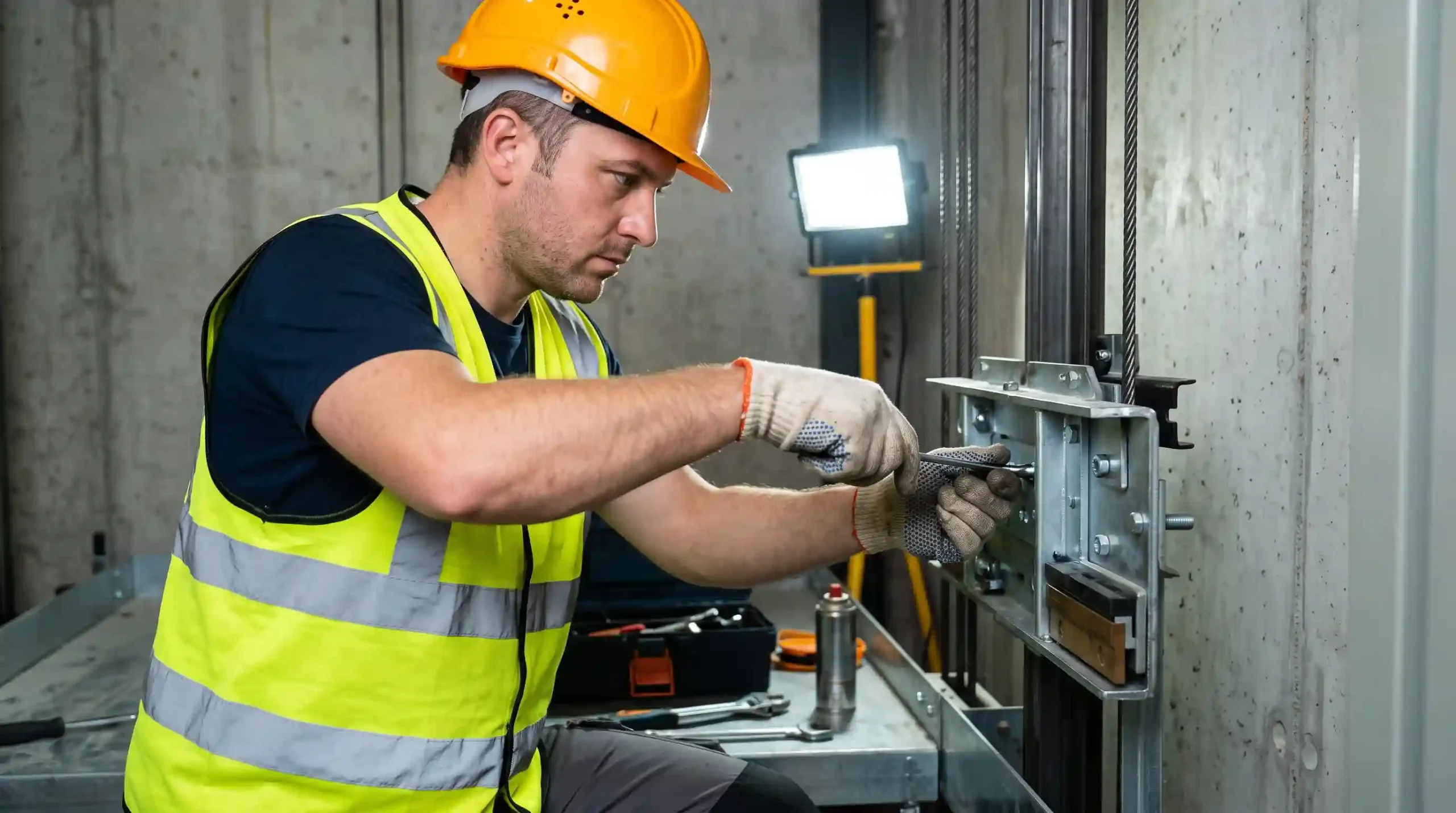

ر: تعمیر کفشک آسانسور

آیا هر خرابی کفشک آسانسور به معنای تعویض کامل است؟ لزوماً خیر. گاهی اوقات، تعمیر کفشک آسانسور امکان‌پذیر است.

• چه خرابی‌هایی قابل تعمیر هستند: خرابی‌های جزئی مانند شکستگی یک فنر، فرسودگی پیچ‌های تنظیم، یا آسیب دیدن روکش غلطک‌ها (در کفشک‌های غلطکی) ممکن است با تعویض قطعه معیوب قابل رفع باشند. در این موارد، تعمیر از نظر اقتصادی مقرون به صرفه‌تر است.
• محدودیت‌های تعمیر و زمان تصمیم‌گیری برای تعویض: اگر بدنه اصلی کفشک دچار ترک، تغییر شکل یا خوردگی شدید شده باشد، تعمیر آن منطقی نیست. همچنین، اگر هزینه تعمیر یک کفشک به تعویض کامل آن نزدیک باشد، معمولاً توصیه می‌شود که کفشک به طور کامل تعویض شود تا از بروز مشکلات مجدد در آینده جلوگیری گردد. تصمیم‌گیری برای تعمیر یا تعویض باید توسط یک متخصص با تجربه و پس از بررسی دقیق وضعیت کفشک انجام شود.

ط: شناخت خرابی کفشک آسانسور

آشنایی با علائم خرابی کفشک آسانسور به شما کمک می‌کند تا به موقع برای رفع مشکل اقدام کنید و از حوادث احتمالی جلوگیری نمایید. بر اساس آمارهای شرکت بازرسی استاندارد آسانسور ایران، حدود 15% از خرابی‌های آسانسورهای در حال کار به طور مستقیم یا غیرمستقیم با مشکلات کفشک‌ها مرتبط است.

پیامدهای ناشی از خرابی کفشک و عدم رسیدگی: نادیده گرفتن علائم خرابی کفشک می‌تواند منجر به پیامدهای جدی شود. افزایش اصطکاک باعث گرم شدن بیش از حد ریل‌ها و کفشک‌ها می‌شود که می‌تواند به قطعات دیگر آسیب برساند. سایش نامتقارن ریل‌ها، هزینه تعمیرات آینده را به شدت افزایش می‌دهد. در بدترین حالت، خرابی کامل کفشک می‌تواند منجر به خروج کابین یا وزنه تعادل از ریل و بروز حوادث بسیار خطرناک شود. به همین دلیل، رسیدگی به موقع به سرویس و نگهداری آسانسور و مشکلات مربوط به کفشک‌ها، نه تنها یک اقدام پیشگیرانه، بلکه یک ضرورت ایمنی است.

جدول رایج‌ترین نشانه‌های خرابی کفشک آسانسور

نشانه خرابی	علت احتمالی	راه‌حل پیشنهادی
لرزش شدید کابین آسانسور	سایش بیش از حد لنت‌ها/غلطک‌ها، تنظیم نبودن گپ، شل شدن پیچ‌های کفشک، آسیب به ریل	تنظیم یا تعویض لنت/غلطک، سفت کردن پیچ‌ها، بازرسی و اصلاح ریل‌ها
صدای سایش یا جیغ کشیدن از چاه آسانسور	خشکی ریل‌ها، سایش شدید لنت‌ها، عدم روغن‌کاری مناسب، تماس نامناسب کفشک با ریل	روغن‌کاری ریل‌ها، تعویض لنت، تنظیم مجدد کفشک
حرکت ناهموار یا پله‌ای کابین	تنظیم نبودن فشار فنرها (در غلطکی)، آسیب به بدنه کفشک، عدم تراز کفشک	تنظیم فنرها، بررسی و تعویض کفشک در صورت لزوم، تراز مجدد کفشک
علامت‌های سایش یا خراش عمیق روی ریل‌ها	لنت‌های فرسوده و سخت شده، ورود ذرات خارجی به بین کفشک و ریل، خرابی غلطک‌ها	تعویض لنت/غلطک، تمیز کردن ریل‌ها، بررسی کامل کفشک
کج شدن یا انحراف جزئی کابین	شل شدن یا شکستگی یکی از کفشک‌ها، آسیب جدی به ریل	بازرسی و سفت کردن/تعویض کفشک آسیب‌دیده، بررسی و تعمیر ریل

5. هزینه نصب و نگهداری کفشک آسانسور

هزینه‌های مربوط به نصب و نگهداری کفشک آسانسور می‌تواند متغیر باشد و به عوامل مختلفی بستگی دارد. ارائه یک عدد ثابت دشوار است، اما می‌توانیم یک محدوده قیمتی با تاریخ مشخص ارائه دهیم تا دید بهتری داشته باشید.

الف: عوامل تعیین‌کننده قیمت نصب کفشک

عوامل زیر بر هزینه نصب کفشک تأثیرگذار هستند:

• نوع کفشک: کفشک‌های غلطکی گران‌تر از کفشک‌های ثابت هستند.
• تعداد کفشک‌ها: آسانسورهای با ظرفیت بالا یا سرعت بیشتر ممکن است نیاز به کفشک‌های بیشتری داشته باشند.
• دستمزد تکنسین: تجربه و تخصص نصاب نقش مهمی در تعیین دستمزد دارد.
• موقعیت جغرافیایی: هزینه‌ها در شهرهای بزرگ ممکن است کمی بالاتر باشد.
• وضعیت ریل‌ها: در صورت نیاز به تعمیر یا تمیزکاری اساسی ریل‌ها، هزینه افزایش می‌یابد.
• برند و کیفیت کفشک: برندهای معتبر با کیفیت بالاتر، قیمت بیشتری دارند.

ب: هزینه تعویض لنت و تعمیرات جزئی

در مهر 1405، هزینه تعویض لنت برای هر کفشک ثابت (شامل لنت و دستمزد) بسته به نوع و کیفیت لنت، می‌تواند در بازه حدود 300,000 تا 700,000 تومان قرار گیرد. اگر فقط نیاز به تنظیمات جزئی یا تعویض یک فنر باشد، این هزینه ممکن است کمتر و در حدود 200,000 تا 400,000 تومان برای هر کفشک باشد. این قیمت‌ها به ازای هر کفشک و بدون در نظر گرفتن هزینه ایاب و ذهاب و سایر خدمات مربوط به سرویس آسانسور است.

ج: برآورد هزینه تعویض کامل کفشک

تعویض کامل کفشک، فرآیندی پیچیده‌تر و پرهزینه‌تر است. در مهر 1405، هزینه تعویض کامل یک کفشک (شامل خود کفشک و دستمزد نصب) می‌تواند بسته به نوع (ثابت یا غلطکی)، برند و کیفیت، در بازه حدود 1,700,000 تا 4,200,000 تومان برای هر عدد کفشک متغیر باشد. به عنوان مثال، تعویض چهار کفشک غلطکی با کیفیت بالا برای یک آسانسور پرسرعت، می‌تواند به راحتی به حدود 10 تا 16 میلیون تومان برسد. این هزینه نیز بدون احتساب سایر قطعات و خدمات جانبی است.

د: اهمیت سرمایه‌گذاری در کیفیت و پیشگیری از هزینه‌ها

همیشه به یاد داشته باشید که صرفه‌جویی در انتخاب کفشک یا انجام نصب توسط افراد غیرمتخصص، می‌تواند در آینده هزینه‌های بسیار سنگین‌تری را به همراه داشته باشد. سرمایه‌گذاری در کفشک‌های با کیفیت و نصب و نگهداری توسط تیم‌های متخصص، نه تنها ایمنی را تضمین می‌کند، بلکه با افزایش طول عمر قطعات و کاهش نیاز به تعمیرات مکرر، در بلندمدت صرفه اقتصادی بیشتری دارد. به قول معروف: “علاج واقعه قبل از وقوع باید کرد.”

سوالات متداول

1. آیا خودم می‌توانم کفشک آسانسور را نصب یا تعمیر کنم؟

خیر، نصب و تعمیر کفشک آسانسور یک کار کاملاً تخصصی و نیازمند دانش فنی، ابزار مخصوص و رعایت دقیق پروتکل‌های ایمنی است. هرگونه اقدام غیرتخصصی می‌تواند منجر به حوادث جدی و آسیب‌های جبران‌ناپذیر به سیستم آسانسور و سرنشینان آن شود. همیشه این کار را به متخصصان مجرب بسپارید.

2. تفاوت اصلی کفشک ثابت و غلطکی در چیست؟

تفاوت اصلی در مکانیزم تماس با ریل است. کفشک ثابت (کشویی) از لنت‌هایی استفاده می‌کند که روی ریل می‌لغزند و اصطکاک بیشتری دارند، در حالی که کفشک غلطکی از چرخ‌هایی (غلطک) استفاده می‌کند که روی ریل می‌غلتند و حرکت روان‌تر و با اصطکاک کمتری را فراهم می‌کنند. کفشک‌های غلطکی برای آسانسورهای پرسرعت و راحتی بیشتر مناسب‌ترند.

3. چرا آسانسور من لرزش دارد؟ آیا به کفشک مربوط است؟

لرزش آسانسور می‌تواند دلایل متعددی داشته باشد، اما خرابی یا تنظیم نبودن کفشک‌ها یکی از شایع‌ترین علل آن است. سایش لنت‌ها، شل شدن پیچ‌های کفشک، عدم تراز صحیح یا خرابی غلطک‌ها می‌توانند منجر به لرزش شوند. توصیه می‌شود یک متخصص برای بررسی دقیق کفشک‌ها و ریل‌ها اعزام شود.

4. هر چند وقت یکبار باید کفشک‌ها بازرسی شوند؟

کفشک‌ها باید در هر بازدید دوره‌ای سرویس و نگهداری آسانسور (معمولاً ماهانه) توسط تکنسین متخصص بازرسی شوند. این بازرسی شامل بررسی وضعیت لنت‌ها/غلطک‌ها، سفت بودن پیچ‌ها و روغن‌کاری ریل‌ها است.

5. چه نوع لنت کفشکی برای آسانسور من مناسب است؟

نوع لنت کفشک (و یا جنس روکش غلطک) باید متناسب با نوع کفشک (ثابت یا غلطکی)، سرعت آسانسور و جنس ریل انتخاب شود. معمولاً لنت‌های پلی‌اورتان یا تفلون با کیفیت بالا توصیه می‌شوند. بهترین راه، مشورت با شرکت سرویس و نگهداری آسانسور برای انتخاب لنت مناسب است.

6. عمر مفید کفشک آسانسور چقدر است؟

عمر مفید کفشک آسانسور بستگی به نوع آن، کیفیت ساخت، ترافیک آسانسور و میزان نگهداری دارد. لنت‌های کفشک ثابت معمولاً هر 1 تا 3 سال نیاز به تعویض دارند، در حالی که بدنه اصلی کفشک و کفشک‌های غلطکی (با تعویض دوره‌ای غلطک‌ها) می‌توانند تا 10 الی 15 سال یا بیشتر نیز دوام بیاورند، مشروط بر اینکه به درستی نصب و نگهداری شوند.

نتیجه گیری

در پایان، باید تأکید کرد که کفشک‌های آسانسور، اگرچه قطعاتی نسبتاً کوچک به نظر می‌رسند، اما نقش حیاتی در ایمنی و عملکرد روان کل سیستم آسانسور ایفا می‌کنند. از همان لحظه نصب کفشک آسانسور تا سال‌ها پس از آن، دقت در انتخاب، نصب و نگهداری آن‌ها تضمین‌کننده تجربه کاربری ایمن و دلپذیر است. سهل‌انگاری در هر یک از این مراحل می‌تواند پیامدهای جدی و حتی جبران‌ناپذیری به دنبال داشته باشد.

همواره به یاد داشته باشید که تخصص، تجربه و رعایت استانداردهای ایمنی، سنگ بنای هرگونه فعالیت مرتبط با آسانسور است. از این رو، اکیداً توصیه می‌شود که کلیه امور مربوط به نصب، تنظیم کفشک آسانسور، تعویض کفشک آسانسور و تعمیر کفشک آسانسور را به شرکت‌های معتبر و تکنسین‌های مجرب بسپارید. بازرسی‌های دوره‌ای و رسیدگی به موقع به هرگونه نشانه خرابی کفشک آسانسور، نه تنها عمر مفید آسانسور شما را افزایش می‌دهد، بلکه مهم‌تر از آن، امنیت جانی مسافران را تضمین می‌کند.
