آموزش تعویض تسمه درب اتوماتیک آسانسور [راهنمای گام‌به‌گام تعمیر + ویدیو]

سلامت تسمه درب آسانسور یعنی حرکت نرم، بی‌صدا و مهم‌تر از همه، امنیت مسافران. تعویض این قطعه شاید ساده به نظر برسد، اما یک کار کاملاً تخصصی است؛ از قطع کامل برق برای حفظ ایمنی گرفته تا باز کردن تسمه فرسوده، نصب تسمه نو با تنظیم کشش میلی‌متری و در نهایت، چند مرحله تست دقیق برای اطمینان از عملکرد روان آن. در تمام این مراحل، دقت، ابزار استاندارد و رعایت نکات ایمنی حرف اول را می‌زند.

تسمه درب اتوماتیک آسانسور چیست – چه زمانی تعویض تسمه لازم می‌شود؟

روی سقف کابین آسانسور، سیستمی به نام سردرب قرار دارد که شامل یک موتور الکتریکی کوچک (DC یا براشلس)، پولی‌ها و ارابه‌های حرکتی است.

الف: وظیفه تسمه

1. انتقال گشتاور: نیروی چرخشی موتور را دریافت کرده و به حرکت خطی تبدیل می‌کند.
2. حرکت هماهنگ لته‌ها: لته‌های درب کابین مستقیماً به این تسمه متصل هستند؛ در نتیجه چرخش موتور به چپ یا راست، تسمه کشیده شده و درب را باز یا بسته می‌کند.
3. دقت در موقعیت‌یابی: دندانه‌دار بودن تسمه مانع از لغزش (اسلیپ) می‌شود تا انکودر موتور موقعیت دقیق لته‌ها را میلی‌متری محاسبه کند.

ب: زمان تعویض تسمه

تسمه درب آسانسور به دلیل تردد بالا دچار استهلاک طبیعی می‌شود. علائم نیاز به تعویض عبارتند از:

1. شنیده شدن صدای سوت، جیرجیر یا ضربه حین باز و بسته شدن لته‌ها.
2. حرکت پله‌ای، لرزش یا کاهش سرعت ناگهانی درب.
3. بسته نشدن کامل لته‌ها و خطا دادن آسانسور.
4. مشاهده فیزیکی: ترک‌خوردگی عمیق، کنده شدن دندانه‌ها یا ریختن گرده و براده مشکی‌رنگ روی سقف کابین.

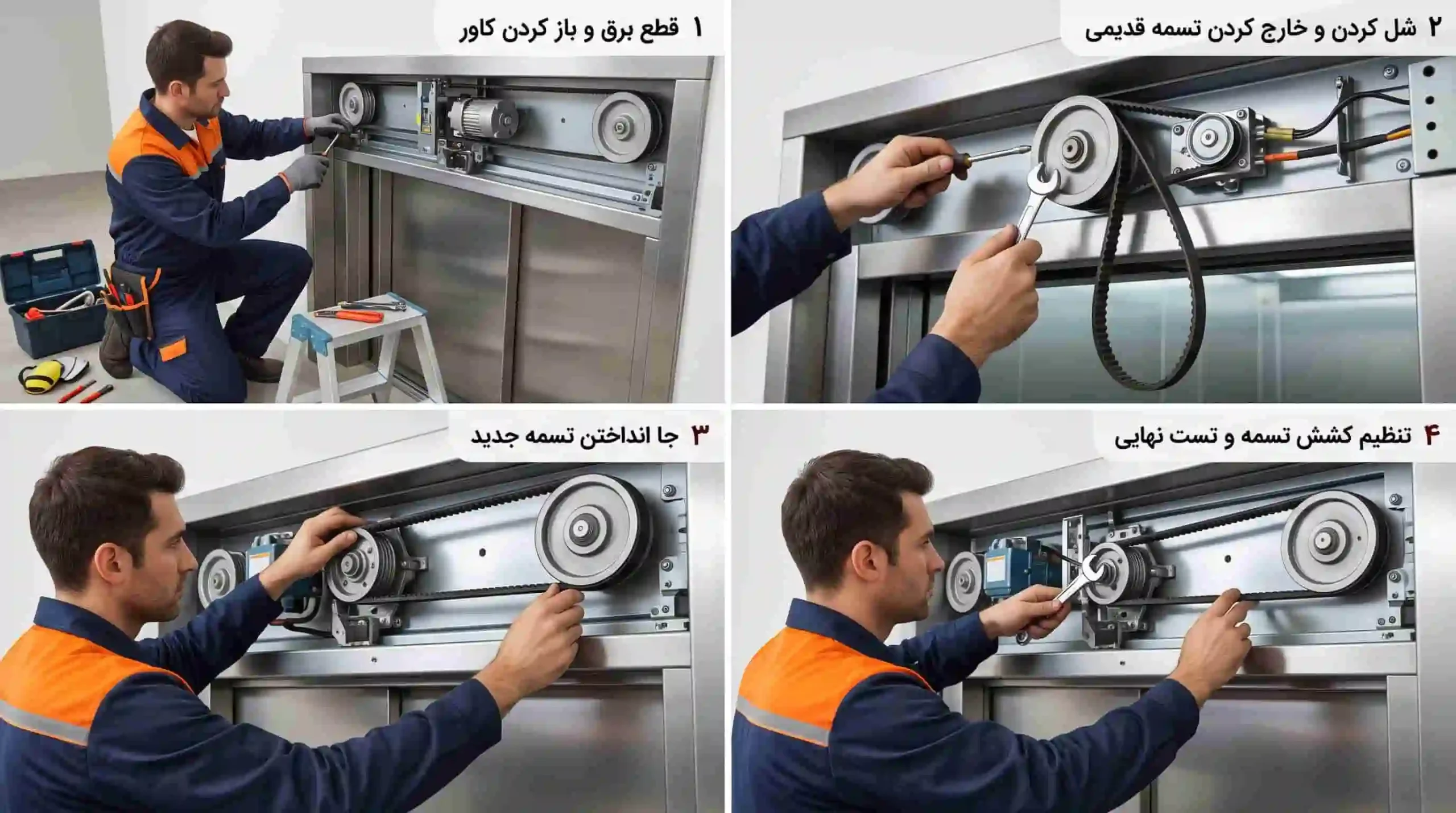

آموزش گام‌به‌گام تعویض تسمه سردرب اتوماتیک آسانسور

تعویض تسمه درب آسانسور

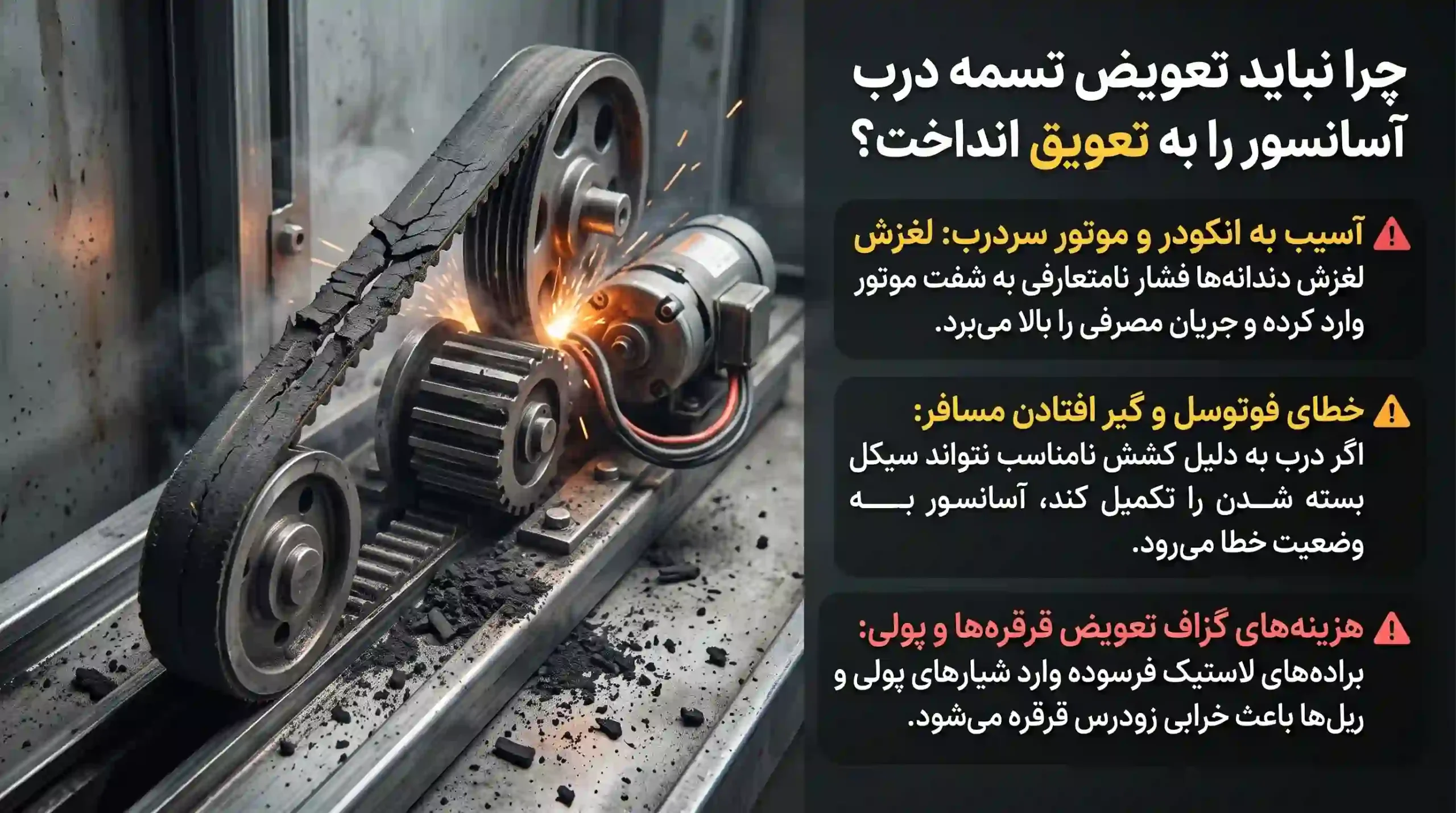

چرا نباید تعویض تسمه درب آسانسور را به تعویق انداخت؟

نادیده گرفتن علائم فرسودگی تسمه، ریسک تصادف یا آسیب به موتور را تصاعدی بالا می‌برد. آسیب‌های تعلل در تعویض عبارتند از:

1. آسیب به انکودر و موتور سردرب: لغزش دندانه‌ها فشار نامتعارفی به شفت موتور DC یا براشلس وارد کرده و جریان مصرفی را بالا می‌برد.
2. خطای فوتوسل و گیر افتادن مسافر: اگر درب به دلیل کشش نامناسب نتواند سیکل بسته شدن را تکمیل کند، آسانسور به وضعیت خطا (Fault) می‌رود.
3. هزینه‌های گزاف تعویض قرقره‌ها و پولی: براده‌های لاستیک فرسوده وارد شیارهای پولی و ریل‌ها شده و باعث خرابی زودرس قرقره لنگ می‌شود.

5 زنگ خطر و نشانه خرابی تسمه درب آسانسور

قبل از پارگی ناگهانی، سیستم سردرب این هشدارها را بروز می‌دهد:

1. تولید صداهای غیرعادی (سوت، جیرجیر و خش‌خش)

ناشی از خشکی بافت لاستیکی تسمه، عدم هم‌راستایی فولی‌ها، یا اصطکاک لبه تسمه با فلنج پولی موتور است.

2. حرکت پله‌ای، لرزش و کاهش سرعت باز و بست

نشان‌دهنده ساییدگی دندانه‌های تسمه (Tooth Stripping) و پرش دندانه‌ها روی پولی محرک هنگام شتاب اولیه یا ترمز انتهایی است.

3. بسته نشدن کامل و توقف درب قبل از نقطه انتهای کورس

کاهش کشش سطحی تسمه باعث می‌شود سیستم نتواند بر مقاومت فنر مکانیکی قفل طبقه غلبه کند و کنتاکت دوشاخه قفل بسته نمی‌شود.

4. استشمام بوی سوختگی پلاستیک یا لاستیک

لغزش مداوم تسمه شل روی پولی موتور در حال چرخش، گرمای اصطکاکی بالایی ایجاد کرده و لاستیک را می‌سوزاند.

5. مشاهده فیزیکی ترک، ریش‌ریش شدن نخ‌ها یا براده‌ریزی مشکی

وجود پودر سیاه‌رنگ روی سقف کابین، ترک‌خوردگی عمیق در ریشه دندانه‌ها یا بیرون زدن الیاف تقویت‌کننده داخلی، فرمان تعویض فوری است.

چک‌لیست ابزار تخصصی و تجهیزات ایمنی تسمه درب اتوماتیک آسانسور

برای اجرای اصولی و استاندارد، تجهیزات زیر را پیش از شروع کار آماده کنید:

1. تجهیزات حفاظت فردی: دستکش کار ضدبرش، عینک محافظ، کفش کار با سرپنجه ایمنی و لباس کار جذب.
2. ابزار مکانیکی باز و بست: مجموعه آچار تخت و رینگی (سایز ۸ تا ۱۹)، جعبه آچار آلن میلی‌متری (به‌ویژه نمره ۴، ۵ و ۶)، پیچ‌گوشتی‌های دوپخ، چهارسو و ستاره‌ای (Torx)، کاتر سنگین صنعتی و سیم‌چین.
3. ابزار بازرسی و اندازه‌گیری: مولتی‌متر دیجیتال، تستر فرکانسی یا کشش‌سنج تسمه (Tension Meter)، چراغ‌قوه پیشانی (هدلایت) و آینه بازرسی تلسکوپی برای رویت پشت پولی‌ها.
4. مواد مصرفی: دستمال تنظیف بدون پرز، اسپری پاک‌کننده کنتاکت خشک، گریس پایه لیتیوم یا اسپری سیلیکون برای بلبرینگ‌ها (توجه: تسمه هرگز نباید آلوده به روغن شود) و بست کمربندی نسوز.

راهنمای انتخاب تسمه درب اتوماتیک آسانسور

استفاده از تسمه نامناسب با گام دندانه متفاوت، حتی در صورت نصب موفقیت‌آمیز، در کمتر از یک ماه مستهلک می‌شود.

نکته کلیدی: کد فنی تسمه معمولاً به صورت ساختاریافته روی پشت آن درج می‌شود (مثلاً HTD 8M - 12 - 2400 که به ترتیب بیانگر گام ۸ میلی‌متر، عرض ۱۲ میلی‌متر و طول ۲۴۰۰ میلی‌متر است). اگر نوشته‌ها پاک شده‌اند، گام دندانه (فاصله مرکز به مرکز دو قله مجاور) را با کولیس دیجیتال محاسبه کنید.

جدول عیب‌یابی و رفع ایرادات پس از تعویض تسمه درب اتوماتیک آسانسور

سوالات متداول

1. هر چند وقت یکبار باید تسمه درب آسانسور تعویض شود؟

عمر مفید تسمه درب آسانسور به عوامل متعددی مانند کیفیت تسمه، میزان تردد آسانسور، شرایط محیطی و کیفیت نگهداری بستگی دارد. به طور کلی، توصیه می‌شود تسمه هر 3 تا 5 سال یکبار مورد بازرسی دقیق قرار گیرد و در صورت مشاهده علائم فرسودگی (ترک‌خوردگی، سایش، پارگی) یا کاهش عملکرد درب، تعویض شود. بازرسی‌های منظم توسط تکنسین متخصص بهترین راه برای تعیین زمان دقیق تعویض است.

2. آیا خودم می‌توانم تسمه درب آسانسور را تعویض کنم؟

تعویض تسمه درب آسانسور یک کار تخصصی و بسیار حساس است که با ایمنی افراد سر و کار دارد. این کار نیازمند دانش فنی، ابزارهای خاص و تجربه کافی در زمینه آسانسور است. هرگونه اشتباه در فرآیند تعویض یا تنظیم می‌تواند منجر به حوادث خطرناک، آسیب به آسانسور و حتی جراحت شود. بنابراین، قویاً توصیه می‌شود این کار را به تکنسین‌های مجرب و دارای مجوز واگذار کنید.

3. چه تفاوتی بین تسمه اصلی و تقلبی درب آسانسور وجود دارد؟

تسمه‌های اصلی توسط تولیدکنندگان معتبر و با رعایت استانداردهای کیفی بالا ساخته می‌شوند و دارای ضمانت و طول عمر مشخصی هستند. در مقابل، تسمه‌های تقلبی از مواد بی‌کیفیت تولید شده، فاقد استانداردهای لازم بوده و اغلب عمر بسیار کوتاهی دارند. تشخیص آن‌ها گاهی دشوار است، اما معمولاً از روی کیفیت حکاکی روی تسمه، بسته‌بندی، و اعتبار فروشنده می‌توان تفاوت را تشخیص داد. استفاده از تسمه تقلبی می‌تواند به سرعت منجر به خرابی مجدد و هزینه‌های بیشتر شود.

4. آیا تعویض تسمه شامل گارانتی می‌شود؟

بله، معمولاً شرکت‌های خدماتی معتبر آسانسور برای قطعات تعویض شده (از جمله تسمه) و خدمات ارائه شده، گارانتی مشخصی ارائه می‌دهند. مدت زمان گارانتی می‌تواند بسته به شرکت و نوع تسمه متفاوت باشد، اما معمولاً از 3 ماه تا 1 سال متغیر است. همیشه قبل از انجام کار، در مورد شرایط گارانتی سوال کنید و فاکتور رسمی دریافت نمایید.

5. هزینه بازرسی و عیب‌یابی تسمه چقدر است؟

هزینه بازرسی و عیب‌یابی تسمه معمولاً بخشی از هزینه سرویس و نگهداری دوره‌ای آسانسور است. اگر به صورت مجزا درخواست عیب‌یابی داشته باشید، این هزینه بسته به شرکت خدماتی و موقعیت جغرافیایی می‌تواند از 300,000 تومان تا 800,000 تومان (در خرداد 1403) متغیر باشد. برخی شرکت‌ها در صورت انجام تعمیرات توسط خودشان، هزینه عیب‌یابی را از فاکتور نهایی کسر می‌کنند.

6. اگر تسمه درب آسانسور پاره شود، چه اتفاقی می‌افتد؟

اگر تسمه درب آسانسور به طور ناگهانی پاره شود، درب آسانسور از کار خواهد افتاد. در بیشتر موارد، سیستم‌های ایمنی آسانسور این وضعیت را تشخیص داده و آسانسور را از سرویس خارج می‌کنند تا از حوادث جلوگیری شود. درب ممکن است در حالت نیمه‌باز بماند یا کاملاً بسته نشود. این وضعیت منجر به توقف کامل آسانسور و نیاز فوری به تعمیر می‌شود و می‌تواند باعث محبوس شدن افراد در کابین شود.

نتیجه‌گیری

در این راهنمای جامع، ما سفر خود را از اهمیت حیاتی تعویض به موقع تسمه درب اتوماتیک آسانسور آغاز کردیم و با جزئیات کامل، مراحل گام به گام این فرآیند تخصصی را بررسی نمودیم. از تدابیر ایمنی اولیه و آماده‌سازی ابزار تا مراحل دقیق جداسازی تسمه قدیمی، نصب و تنظیم تسمه جدید، و در نهایت، عیب‌یابی مشکلات رایج و نکات کلیدی برای افزایش طول عمر تسمه، تمامی جنبه‌ها را پوشش دادیم.

نکات کلیدی این است که تعویض تسمه تنها یک کار مکانیکی ساده نیست؛ بلکه یک عملیات حیاتی است که مستقیماً با ایمنی، کارایی و طول عمر کلی آسانسور در ارتباط است. اهمیت دانش فنی، رعایت دقیق پروتکل‌های ایمنی، و انتخاب قطعات با کیفیت را نمی‌توان نادیده گرفت.

امیدواریم این مقاله، به عنوان یک مرجع معتبر، به شما در درک عمیق‌تر و تسلط بر فرآیند تعویض تسمه درب آسانسور کمک کرده باشد. به یاد داشته باشید که در دنیای آسانسور، پیشگیری همیشه بهتر و کم‌هزینه‌تر از درمان است. اگر در هر مرحله‌ای احساس کردید که نیاز به کمک تخصصی دارید، درنگ نکنید. همکاری با متخصصین مجرب و دارای مجوز، بهترین راه برای اطمینان از عملکرد بی‌نقص و ایمن آسانسور شماست. دانش و تجربه ما در کنار شماست تا آسایش و ایمنی را به ارمغان بیاوریم.
